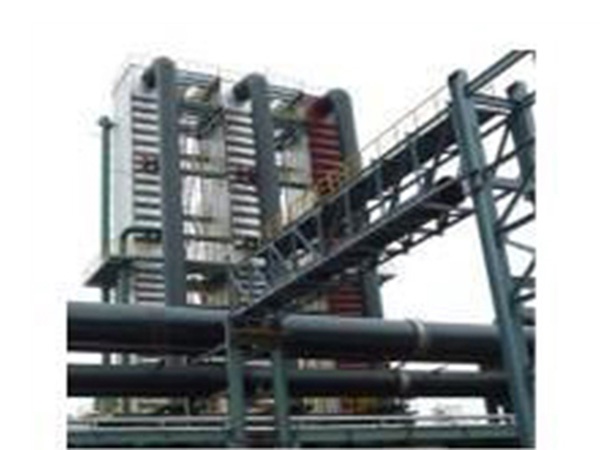

横管式冷却器
横管式冷却器主要用于焦炉荒煤气冷却，一般分为二段，采用循环水和低温水间接冷却，使煤气得到较低温度，为其后煤气脱硫化氢和氨苯回收良好的条件。
横管式冷却器的特点：
换热面积大，从而冷却进化效果大大增强，传热系数高，设备结构简单，钢材用量少，冷却水耗量低。
序号 | 换热面积 | 设备壳体外形尺寸（mm） | 设备重量（吨） | ||
长（L） | 宽（B） | 高（H） | |||
1 | Fg=5724㎡ | 4984 | 3300 | 31938 | 250.85 |
2 | Fg=5200㎡ | 4900 | 3858 | 26670 | 209.01 |
3 | Fg=5200㎡ | 4900 | 3300 | 26170 | 205.21 |
4 | Fg=5144㎡ | 4484 | 3300 | 32866 | 227.78 |
5 | Fg=4880㎡ | 4484 | 3300 | 25680 | 201.22 |
6 | Fg=4711㎡ | 3986 | 3100 | 29670 | 199.485 |
7 | Fg=4600㎡ | 4900 | 3300 | 26170 | 189.285 |
8 | Fg=4300㎡ | 4386 | 3520 | 22480 | 165.8 |
9 | Fg=4285㎡ | 3986 | 3300 | 27770 | 188.316 |
10 | Fg=4000㎡ | 3900 | 3050 | 29000 | 172.86 |
11 | Fg=4000㎡ | 4390 | 3080 | 25960 | 166.7 |
12 | Fg=4000㎡ | 5480 | 3633 | 23030 | 166.363 |
13 | Fg=4000㎡ | 4120 | 3275 | 21100 | 144.805 |
14 | Fg=3900㎡ | 4450 | 3212 | 27700 | 175.209 |
15 | Fg=3700㎡ | 4020 | 3050 | 26850 | 152.005 |
16 | Fg=3600㎡ | 4390 | 2608 | 28780 | 154.905 |
17 | Fg=3319㎡ | 3986 | 2380 | 30163 | 148.2 |
18 | Fg=3236㎡ | 3986 | 2380 | 30338 | 152.92 |
19 | Fg=3100㎡ | 4450 | 3812 | 27339 | 152.55 |
20 | Fg=3000㎡ | 4387 | 2606 | 28732 | 145.32 |
21 | Fg=3000㎡ | 4390 | 2610 | 26930 | 144.335 |
22 | Fg=3000㎡ | 4450 | 2414 | 27400 | 137.537 |
23 | Fg=3000㎡ | 4390 | 2680 | 24800 | 135.15 |
24 | Fg=2500㎡ | 3390 | 2522 | 25270 | 115.54 |
